HKCPS-Z自藕減壓啟動控制器
發布于：2011-4-5 點擊：8070 隸屬于：HKCPS控制與保護開關
1、功能特點概述
以YCPS為主開關，與交流接觸器等附件組合，通過YCPS自身的延時觸點，構成自藕減壓啟動控制器YCPS-Z,亦可根據需要組合為消防型自藕減壓啟動控制器YCPS-BZ,可實現對90KW及以下電動機自藕減壓啟動的控制與保護。
自藕減壓啟動控制器配置有兩種：
◆配置一：YCPS-Z1，兩臺標準型CPS+一臺交流接觸器(55KW以下)
◆配置二：YCPS-Z11，兩臺消防型CPS+一臺交流接觸器(55KW以下)
◆配置三：YCPS-Z2，三臺標準型CPS+一臺交流接觸器(55-90KW)
◆配置四：YCPS-Z22，三臺消防型CPS+一臺交流接觸器(55-90KW)
注：自藕減壓啟動器不包括自藕變壓器，自藕變壓器請用戶自行購買安裝。
2、產品說明
◆配置一、二說明：當YCPS1和KM交流接觸器動作時，電機通過自藕變壓器減壓啟動；當YCPS1自帶的延時功能延時完畢后，斷開YCPS1和KM交流接觸器，同時閉合YCPS2，電機全壓運行。
◆配置三、四說明：當YCPS1、YCPS3和KM交流接觸器動作時，電機通過自藕變壓器減壓啟動。當YCPS1自帶的延時功能延時完畢后，斷開YCPS1和KM交流接觸器，同時閉合YCPS2，電機通過YCPS、YCPS2兩路開關實現三角形全壓運行。
注：YCPS控制與保護開關電器的延時時間可調！
3、延時時間調節舉例說明
同YCPS-J型星三角減壓啟動控制器

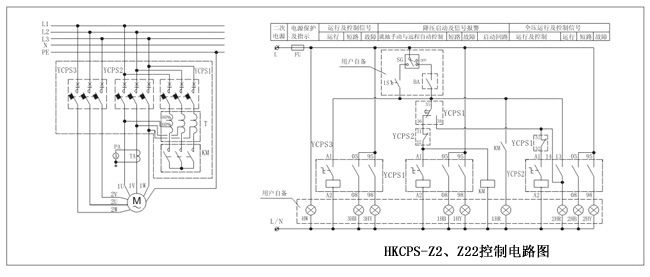

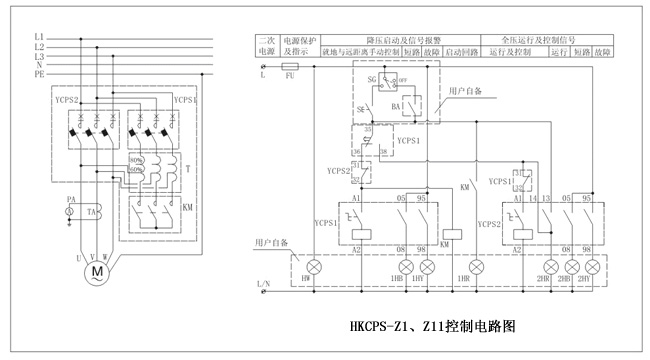

4、控制電路圖
